超深井提升容器的選型設計與應用（下）(圖文)
時間：2024-05-30 09:59:54 點擊數：
3 成果分析
(1)箕斗采用雙卸載系統，井筒布置了2個卸載站，1號卸載站在 1 810 m 水平卸載混合礦，采用移動直軌卸載；2號卸載站在 2 400 m 水平卸載氧化礦和廢石，采用固定曲軌卸載。箕斗采用 3 點裝礦，1號裝礦站在 1 554 m，2號裝礦站在 1 244 m，3號裝礦站在 894 m。
(2)這種2個卸礦點應用在同一箕斗的卸礦方式在我國尚屬shou 次，會澤礦3號豎井是目前wei 一在用的雙卸載點礦井。一般的礦井一個井筒采用一個卸礦點，多個水平的多點卸礦一般要打多個井筒。為了多點卸礦功能的順利實現，移動直軌到位精度偏差不能超過±5 mm，并且應滿足鋼絲繩正常的彈性變形伸縮量的卸載要求。多點卸礦為礦山開采節約了大量成本，移動直軌卸載裝置如圖2所示。

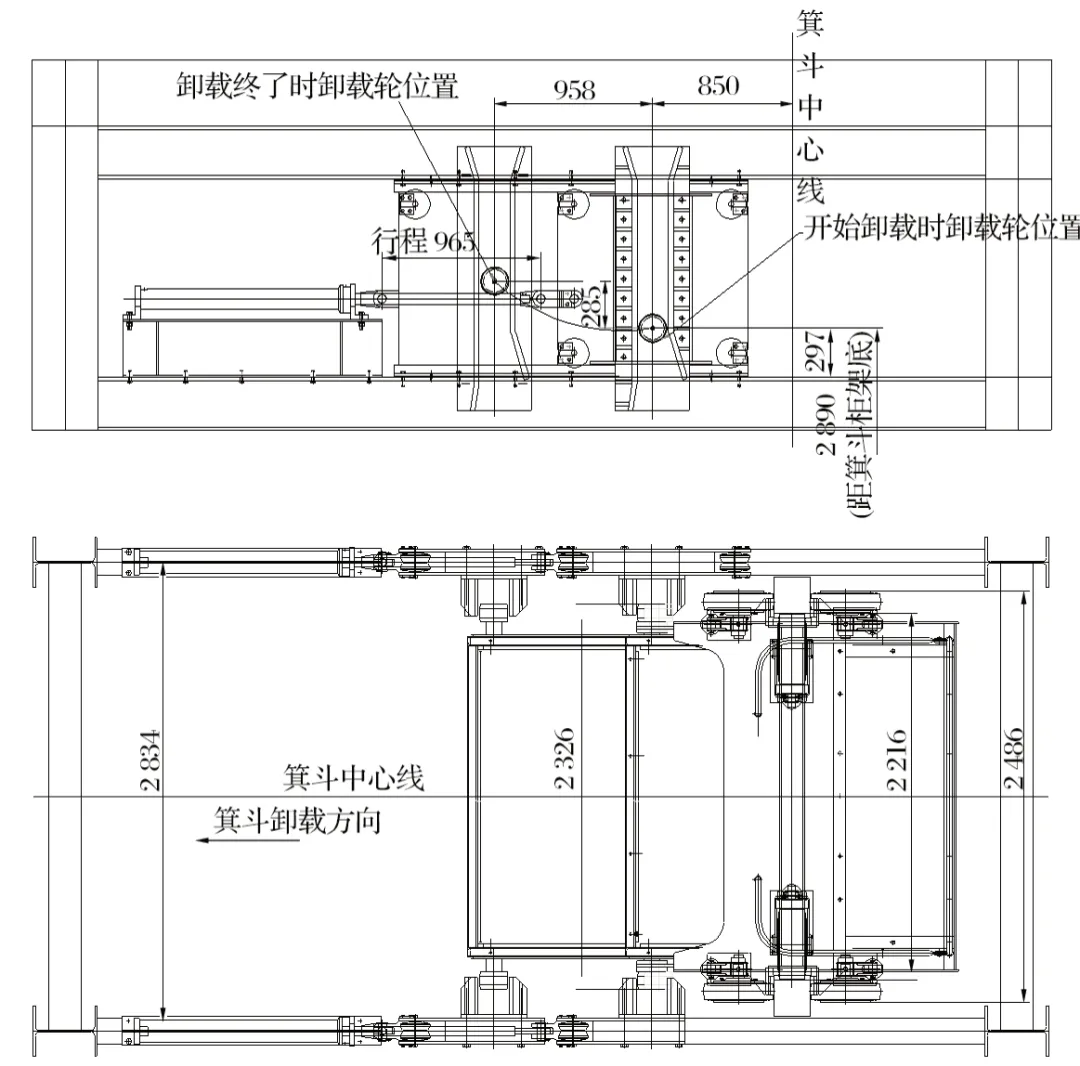

圖2 移動直軌卸載裝置
移動直軌安裝在井筒套架梁上，采用滾輪支撐，滾輪設置潤滑油嘴，直軌由液壓缸驅動。在1號卸載站不工作時，移動直軌與箕斗間距不小于《煤礦安全規程》中要求的150 mm，保證箕斗全速通過。直軌、箕斗均需配置打開到位和關閉到位的檢測開關，檢測開關等級不低于IP67 級，卸載直軌滿足驅動箕斗能準確無誤卸載與關閉箕斗，無二次動作發生。卸載控制系統設置本地操作臺，滿足手動、自動、遠程控制和運行參數監控及顯示，并且要求卸載控制系統能夠準確地與主提升機接口進行數據傳輸，能形成全自動閉鎖控制。
4 結語 未來深部資源開采技術是我國礦山開采的方向，大型超深井提升容器及雙卸載設備在會澤礦3號井的成功應用，為我國深井開采用提升容器的設計與選型提供借鑒經驗，雙卸載設備的開發應用提高了礦山開采的經濟效益。
